การติดตั้ง HDPE GEOMEMBRANE ฉบับมืออาชีพ

การติดตั้ง HDPE GEOMEMBRANE

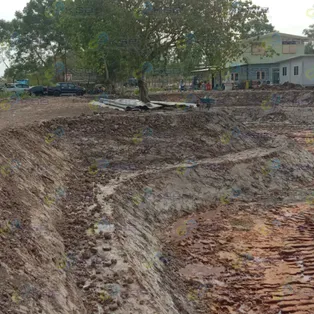

1.การเตรียมผิวดิน

บริเวณพื้นผิวที่จะติดตั้งแผ่น HDPE จะต้องเรียบและปราศจาก ตอ รากไม้ หิน ก้อนแข็ง กรวดหยาบ เป็นพื้นผิวเรียบ และต้องปราศจากน้ำขัง

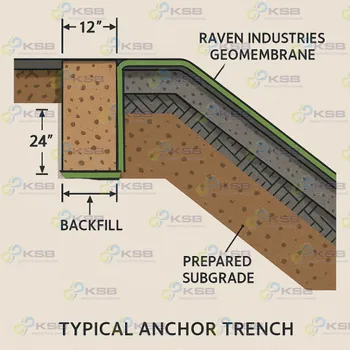

2.การขุดร่องสำหรับฝักกลบชายผ้า

ขุดร่องสมอฝังกลบชายแผ่นให้เรียบร้อยรอบพื้นที่ โดยร่องลึกต้องมีความลึกไม่น้อยกว่า 24 นิ้ว และกว้างประมาณไม่น้อยกว่า 12 นิ้ว

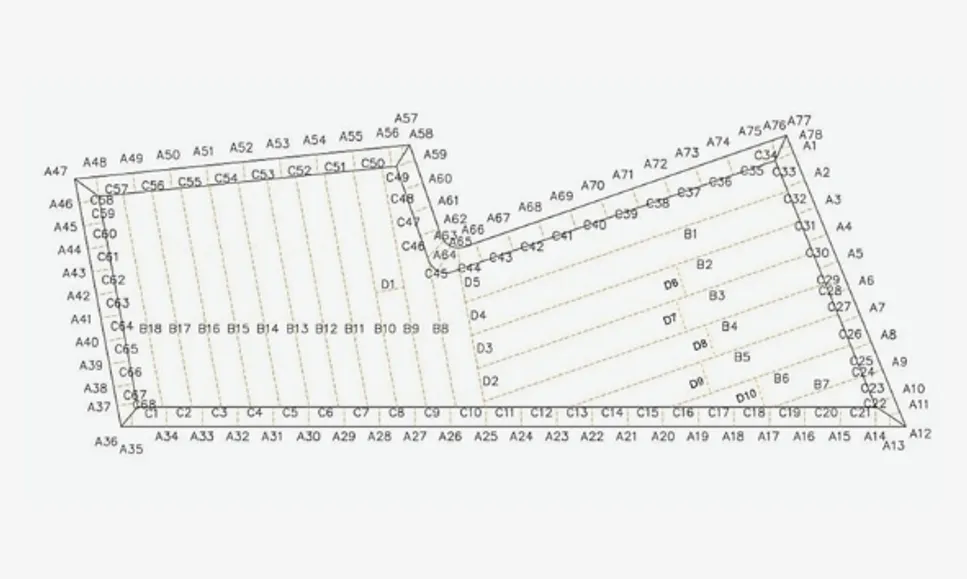

3.Panel Layout

ผู้ติดตั้งต้องสร้างแบบร่างเค้าโครง ซึ่งระบุการกำหนดค่าแผงและตำแหน่งตะเข็บแนวเชื่อมให้ชัดเจน

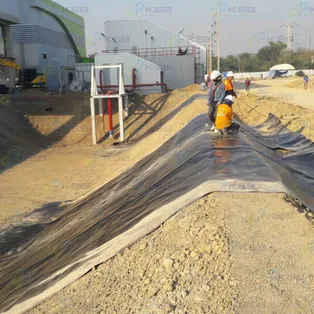

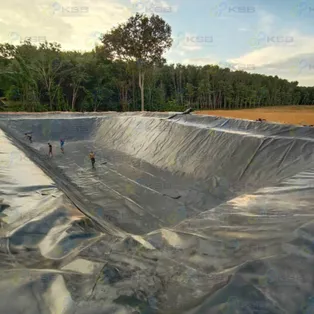

4.ขั้นตอนการติดตั้ง

วิธีการ บุคลากร และอุปกรณ์ที่ใช้ในการติดตั้งจะต้องไม่ทำให้แผ่น HDPE เสียหาย ผู้ติดตั้งทุกคนต้องสวมรองเท้าที่ไม่ก่อให้เกิดความเสียหาย การสูบบุหรี่หรือการกระทำใด ๆ ที่อาจส่งผลให้เกิดความเสียหายต่อแผ่น HDPE ในทางใดทางหนึ่งจะไม่ได้รับอนุญาต ต้องปฏิบัติตามขั้นตอนการซ่อมแซมที่เหมาะสม หากเกิดความเสียหายขึ้น

แผ่นควรอยู่ในตำแหน่งที่ติดกับพื้นไม่ลอยโก่ง ไม่ตึงจนเกินไป ต้องหย่อนไว้สักเล็กน้อยเพื่อชดเชยการหดตัวของแผ่น HDPE

5.ข้อกำหนดทั่วไปในการเชื่อมแผ่น HDPE

มีอุปกรณ์เชื่อมประเภทให้เลือก ที่พบมากที่สุดคือการเชื่อมแบบฟิวชั่น (fusion welding) และการเชื่อมแบบอัดรีด (extrusion filet) การเย็บ การติดเทป การติดกาว และการเชื่อมด้วยตัวทำละลายไม่เป็นที่ยอมรับสำหรับแผ่น HDPE การเชื่อมแบบอัดรีดเหมาะสำหรับการซ่อมแซม การปะติด และการติดตั้งบูทท่อ เท่านั้น

การเชื่อมแบบฟิวชั่น (fusion welding)

การเชื่อมแบบฟิวชั่นประกอบด้วยแท่งความร้อนแบบขับเคลื่อนด้วยตัวเองหรือเครื่องเชื่อมแบบลมร้อนระหว่างแผ่นที่ทับซ้อนกันสองแผ่นเชื่อมให้ความร้อนและละลายพื้นผิวของ แผ่น HDPE แล้วบีบอัดวัสดุระหว่างสองลูกกลิ้งซึ่งการผสมผสานระหว่างความร้อนและแรงดันทำให้เกิดการเชื่อมแบบฟิวชั่น

การเชื่อมแบบอัดรีด (extrusion filet)

การเชื่อมแบบเนื้ออัดรีดประกอบด้วยการรีด HDPE หลอมเหลวตามขอบของแผ่นที่ปิดทับกัน HDPE หลอมเหลวทำให้เกิดการหลอมของแต่ละแผ่น ซึ่งส่งผลให้เกิดการยึดติดที่เป็นเนื้อเดียวกันของแผ่น แท่งโพลีเอทิลีนที่ใช้สำหรับการเชื่อมต้องเข้ากันได้กับแผ่น HDPE

6.ขั้นตอนการเชื่อม

ช่างเชื่อมต้องตั้งค่าและปรับแต่งตามข้อกำหนดของผู้ผลิตเครื่องเชื่อม การเชื่อมแบบอัดรีดต้องไล่พลาสติกเก่าที่อยู่ในเครื่องออกก่อนใช้งาน ตรวจสอบอุณหภูมิและระยะซ้อมทับของแผ่นพลาสติกให้อยู่ในช่วงที่เหมาะสมตลอดการเชื่อม

- ก่อนทำการเชื่อมจริง ต้องทำการทดลองเชื่อมก่อนเป็นระยะ 1 เมตร แล้วนำมาทดสอบดึงด้วยครีมจะต้องไม่ หลุดที่แนวเชื่อม

- ระยะซ้อนกันของแนวเชื่อมอย่างน้อย 10 cm หรือตามที่ผู้ผลิตช่างเชื่อมกำหนด

- แผลจากการเชื่อมต้องทำการซ่อม ; ตัดแต่งให้เรียบ แล้วปะแผ่นให้เรียบร้อย

- ทำความสะอาดพื้นผิวการเชื่อมก่อนทำการเชื่อมทุกครั้ง เพื่อให้แน่ใจว่ารอยต่อไม่มีความชื้น ฝุ่น สิ่งสกปรก

7.ทดสอบแนวเชื่อม

แนวเชื่อมทั้งหมดจะถูกทดสอบหารอยรั่ว วิธีทดสอบที่ต้องการคือการทดสอบแรงดันอากาศ

การทดสอบด้วยแรงดันอากาศกระบวนการเชื่อมแบบตะเข็บคู่จะสร้างช่องกลวงประมาณ 3/8 นิ้วระหว่างซีลรอยเชื่อมทั้งสอง ช่องอากาศที่ปิดสนิทจะพองตัวจนถึงความดันอากาศที่กำหนดไว้ล่วงหน้าและจะสังเกตได้ในช่วงระยะเวลาหนึ่งเพื่อความเสถียร

ปั้มลมสำหรับทดสอบแรงดัน ต้องสามารถสร้างและรักษาแรงดันได้ถึง 30 P.S.I.

ขั้นตอนการทดสอบ Air Pressure

(A) ปิดผนึกปลายทั้งสองด้านของตะเข็บที่จะทดสอบและใส่อุปกรณ์ป้อนแรงดันลงในช่องที่ปิดสนิท เติมแรงดันตามข้อมูลต่อไปนี้ ปิดวาล์ว และสังเกตความดัน 2 นาที

(B) สังเกตและบันทึกความกดอากาศ 2 นาทีหลังจากปิดวาล์ว เปรียบเทียบกับความแตกต่างของความดันสูงสุดที่ระบุไว้หากแรงดันไม่คงที่มีการลดลงต่อเนื่อง ให้ค้นหาและซ่อมแซมบริเวณที่ชำรุด และทำการทดสอบใหม่จนกว่าจะผ่าน

(C)ถอดอุปกรณ์ป้อนแรงดันและปิดผนึกรูที่เกิดโดยการเชื่อมอัดรีด

(D)บันทึกข้อมูลการทดสอบ ได้แก่ วันที่ทำรอยต่อ วันที่ทดสอบ เวลา แรงดัน ตำแหน่งและขนาดของข้อบกพร่อง

8.ข้อบกพร่องและการซ่อมแซม

ข้อบกพร่องและการซ่อมแซมทั้งหมดจะต้องทำเครื่องหมาย ซ่อมแซม และจัดทำเป็นเอกสาร ต้องทำการค้นหาโดยสมบูรณ์ทั่วทั้งพื้นผิวของแผ่น HDPE

รูขนาดเล็กที่มีเส้นผ่านศูนย์กลางน้อยกว่า 5mm อาจซ่อมแซมได้โดยใช้กระบวนการเชื่อมแบบอัดรีด

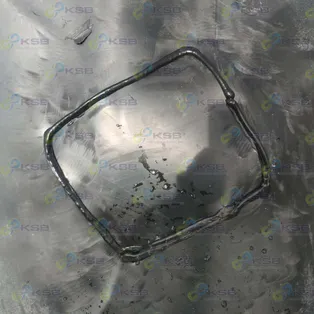

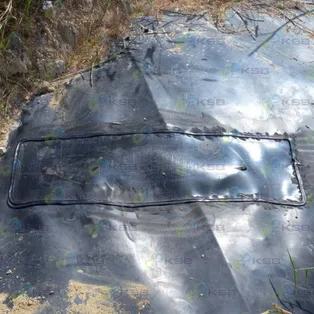

รูหรือรอยฉีกขาดขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางมากกว่า 5mm ต้องซ่อมแซมโดย “การซ้อนทับ” ด้วยแผ่น HDPE เอง แผ่นแปะนี้ต้องขยายออกไปนอกพื้นที่ที่เสียหายอย่างน้อย 15cm ในทุกทิศทาง แผ่นแปะจะต้องมีมุมมนทุกมุมด้วยรัศมีอย่างน้อย 4cm เพื่อความสะดวกในการเชื่อมแบบอัดรีด (ห้ามตัดแผ่นเปะเป็นมุมฉาก)

การซ่อมตะเข็บที่ไม่ดีจะต้องซ่อมแซมในลักษณะเดียวกับรูขนาดใหญ่ ตะเข็บที่ชำรุดจะถูกลบออกและปะด้วยแผ่นแปะซ้อนทับและรอยเชื่อม

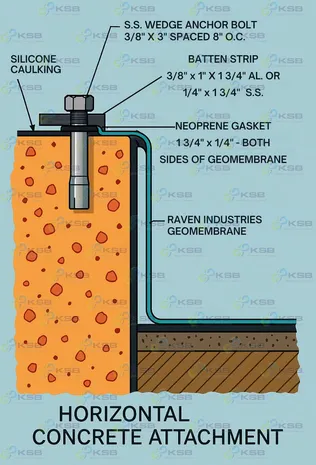

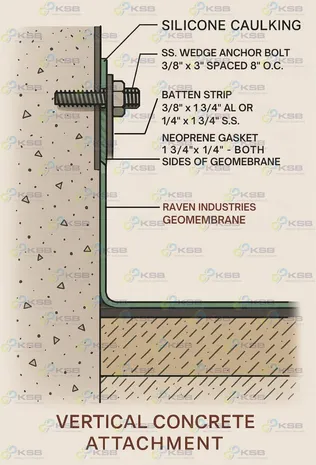

9.การยึดแผ่น HDPE กับ คอนกรีต

ตาม ASTM D 6497 พื้นที่ยึดคอนกรีตต้องออกแบบด้วยขอบมนและเตรียมพื้นผิวเรียบเท่าที่เป็นไปได้

การยึดแผ่น HDPE ในแนวนอนกับคอนกรีตจะดีกว่าในแนวตั้ง

ที่จุดยึดแผ่น HDPE จะต้องประกบอยู่ระหว่างปะเก็นนีโอพรีนสองแผ่น และปิดด้วยอลูมิเนียมแบน หรือ

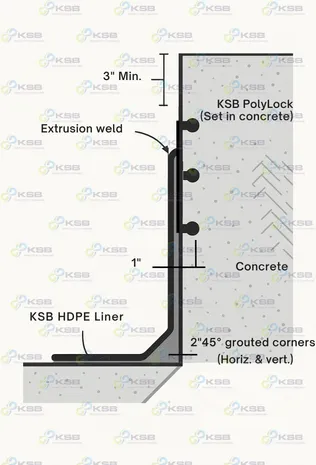

ใช้ Elock ในการยึด Elock หรือ Polylock เป็นระบบยึดที่ประกอบด้วยการฝังแถบโพลีเอทิลีนความหนาแน่นสูง (HDPE) ลงใน

คอนกรีต จากนั้นจึงเชื่อมแผ่นกันซึมเข้ากับ Polylock ด้วยการอัดรีด-เชื่อม ซึ่งจะช่วยลดต้นทุนของการเจาะ การวางฐานราก และการใช้

สลักเกลียวPolylock เป็นการกั้น HDPE ที่มีประสิทธิภาพสูงสุดในปัจจุบัน

10.การเชื่อมแผ่น HDPE กับท่อ

หมวกท่อต้องทำจากแผ่น HDPE มีการยิงด้วยวิธีอีดรีดทั้งด้านนอก-ด้านใน การผลิตและการยึดบูตกับแผ่น HDPE ควรทำด้วยกระบวนการเชื่อมแบบอัดรีด การใช้แผ่น HDPE มาเป๊ะติดกับท่อโดยไม่ได้ทำหมวกถือว่าไม่ถูกต้อง

HDPE GEOMEMBRANE  คืออะไร?

พอลิเอทิลีนชนิดความหนาแน่นสูง High Density Polyethylene (HDPE) หรือ HDPE Geomembrane มีความหนาแน่นอยู่ในช่วงตั้งแต่ 0.94 ถึง 0.97 กรัมต่อลูกบาศก์เซนติเมตร

พอลิเอทิลีนความหนาแน่นสูง (High Density Polyethylene: HDPE)

เป็นวัสดุที่ทนทานต่อสภาพอากาศ รังสีอัลตราไวโอเลต และสารเคมี ทำให้เป็นตัวเลือกที่คุ้มค่าและเหมาะสมในการใช้งานหลายประเภท ด้วยค่าสัมประสิทธิ์แรงเสียดทานต่ำ และความสามารถในการตัด กลึง เชื่อม และขึ้นรูปได้ง่าย HDPE เป็นวัสดุที่มีความทนทานสูง ไม่แตกหัก ไม่ขึ้นรา หรือเป็นแหล่งสะสมของแบคทีเรีย และยังทนต่อการใช้สารทำความสะอาดต่างๆ

ความหนาแน่นพอลิเอทิลีนความหนาแน่นสูง (HDPE)

มีความหนาแน่นอยู่ในช่วง 0.94 ถึง 0.97 กรัมต่อลูกบาศก์เซนติเมตร โดยโมเลกุลของ HDPE จะมีแบ็กโบนคาร์บอนที่ยาวมากและไม่มีไซต์กรุ๊ป ซึ่งทำให้โมเลกุลเชื่อมกันอย่างแน่นหนามากขึ้น ทำให้ HDPE มีความแข็งแรง ทนทาน และทนต่อการเสื่อมสภาพได้ดีกว่าพอลิเอทิลีนความหนาแน่นต่ำHDPE ใช้ในหลากหลายผลิตภัณฑ์ เช่น ถุง ถังน้ำมันรถ หีบห่อ ท่อน้ำ ปูกันซึม และเป็นวัสดุรองบ่อเก็บน้ำ ช่วยให้การใช้งานในทุกประเภทมีความมั่นคงและยาวนาน

คุณสมบัติของแผ่น HDPE Geomembrane
- ทนต่อรังสีอัลตราไวโอเลต (High UV Resistance)
- ทนต่อสารเคมี (Chemical Resistance)
- ป้องกันการซึมผ่านได้ดีเยี่ยม (Superior Impermeabllity)
- ความต้านทานแรงดึงสูง (High Tensile Strength)
- ทนต่อการลอกและแรงเฉือนสูง (High peel and Shear Resistance)
- ทนทานต่อการฉีกขาดและการเจาะทะลุสูง (High Tear Strength and Strong Puncture Resistance)
- อายุการใช้งานยาวนาน (Long time Durability)

การประยุกต์ใช้ในงานต่างๆ

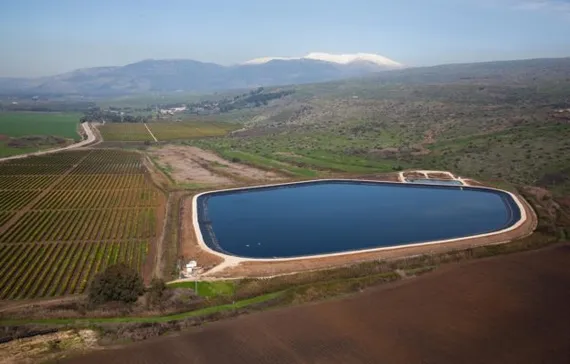

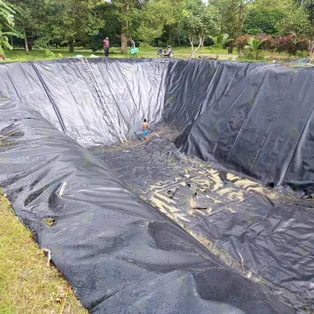

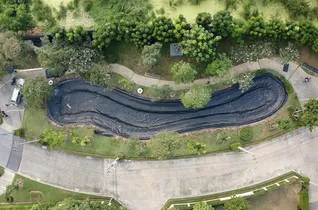

- Reservoirs and Ponds (ปูรองบ่อเก็บน้ำ) การใช้แผ่น HDPE ในการปูรองบ่อเก็บน้ำเพื่อกักเก็บ น้ำและป้องกันการสูญเสียน้ำจากการรั่วซึมลงดินแผ่นพลาสติกกันซึมทำหน้าที่เป็นตัวกั้นและกักเก็บน้ำจากแหล่งน้ำใต้ดิน น้ำฝนหรือลำธาร นิยมใช้ในแหล่งน้ำสำหรั[การเกษตร อุตสาหกรรม ชุมชน และการประปา

- Biogas (ปูคลุมปิดปากบ่อบำบัดน้ำเสียหรือก๊าซชีวภาพ) ใช้แผ่น HDPE ในการปูคลุมบ่อบำบัดน้ำเสียหรือบ่อเก็บมูลสัตว์เพื่อลดปัญหามลภาวะและผลกระทบต่อสิ่งแวดล้อม แผ่น HDPE ช่วยเก็บก๊าซที่เกิดจากการย่อยสลายของสารต่างๆ ในบ่อ ซึ่งสามารถนำไปใช้ประโยชน์ เช่น การผลิตไฟฟ้า หรือการใช้เป็นพลังงานความร้อน

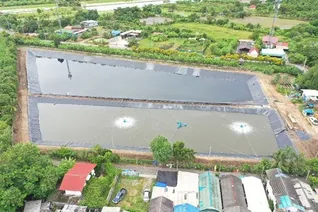

- Waste Water Pond Lining (ปูรองบ่อบำบัดน้ำเสีย) การใช้แผ่น HDPE ในการปูรองบ่อบำบัดน้ำเสียเพื่อป้องกันการรั่วซึมของน้ำเสียและสารเคมี การปูแผ่น HDPE มีประสิทธิภาพในการป้องกันการรั่วซึมได้ดีกว่าวิธีอื่น ๆ เช่น การใช้ดินเหนียวหรือการเทคอนกรีต และยังช่วยในการควบคุมการก่อสร้างได้ง่ายกว่า

- Irrigation (ปูรองคลองชลประทาน) การใช้แผ่น HDPE ในการปูรองคลองชลประทานช่วยลดการสูญเสียน้ำในการส่งน้ำตามลำคลองชลประทานต่างๆ แผ่น HDPE เป็นทางเลือกใหม่ที่มีประสิทธิภาพในการป้องกันการรั่วไหลของน้ำและยังสามารถใช้ในการซ่อมแซมพื้นคอนกรีตที่แตกร้าวหรือถูกกัดกร่อนได้

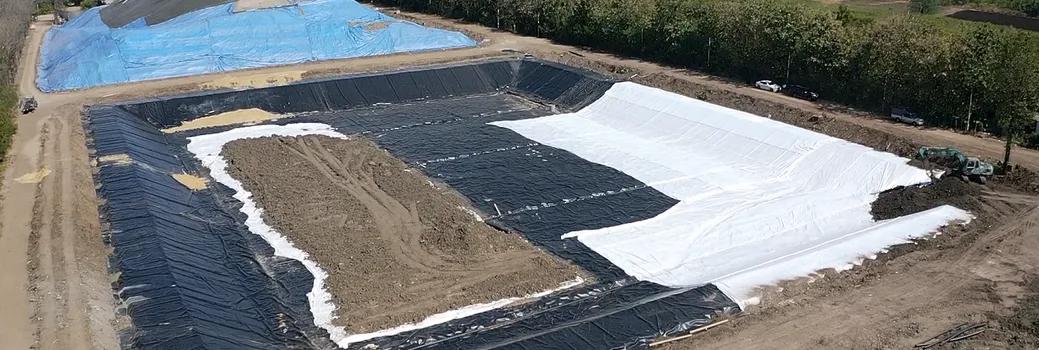

- Landfill (ปูรองบ่อฝังกลบขยะ) การใช้แผ่น HDPE ในการปูรองบ่อฝังกลบขยะช่วยป้องกันการรั่วซึมของน้ำเสียจากการฝังกลบขยะ ซึ่งเป็นปัญหาสำคัญในการจัดการขยะ การใช้แผ่น HDPE สามารถกักเก็บและป้องกันสารเคมีจากการย่อยสลายของขยะและน้ำเสียในบ่อฝังกลบได้อย่างมีประสิทธิภาพ

- Agricultural Water Pond (ปูรองบ่อเลี้ยงการเกษตร) การใช้แผ่น HDPE ในบ่อเก็บน้ำเพื่อใช้ในการเกษตร เช่น บ่อเก็บน้ำในสวนผลไม้ และบ่อเลี้ยงกุ้งหรือปลา ช่วยป้องกันน้ำซึมลงดิน และรักษาสภาพน้ำในบ่อให้เหมาะสม นอกจากนี้ยังช่วยป้องกันเชื้อโรคและสัตว์ชนิดอื่นจากการเข้าไปในบ่อเลี้ยง อีกทั้งยังช่วยลดการระเหยของน้ำในบ่อเกลือและทำให้เกลือสะอาด

HDPE GEOMEMBRANE

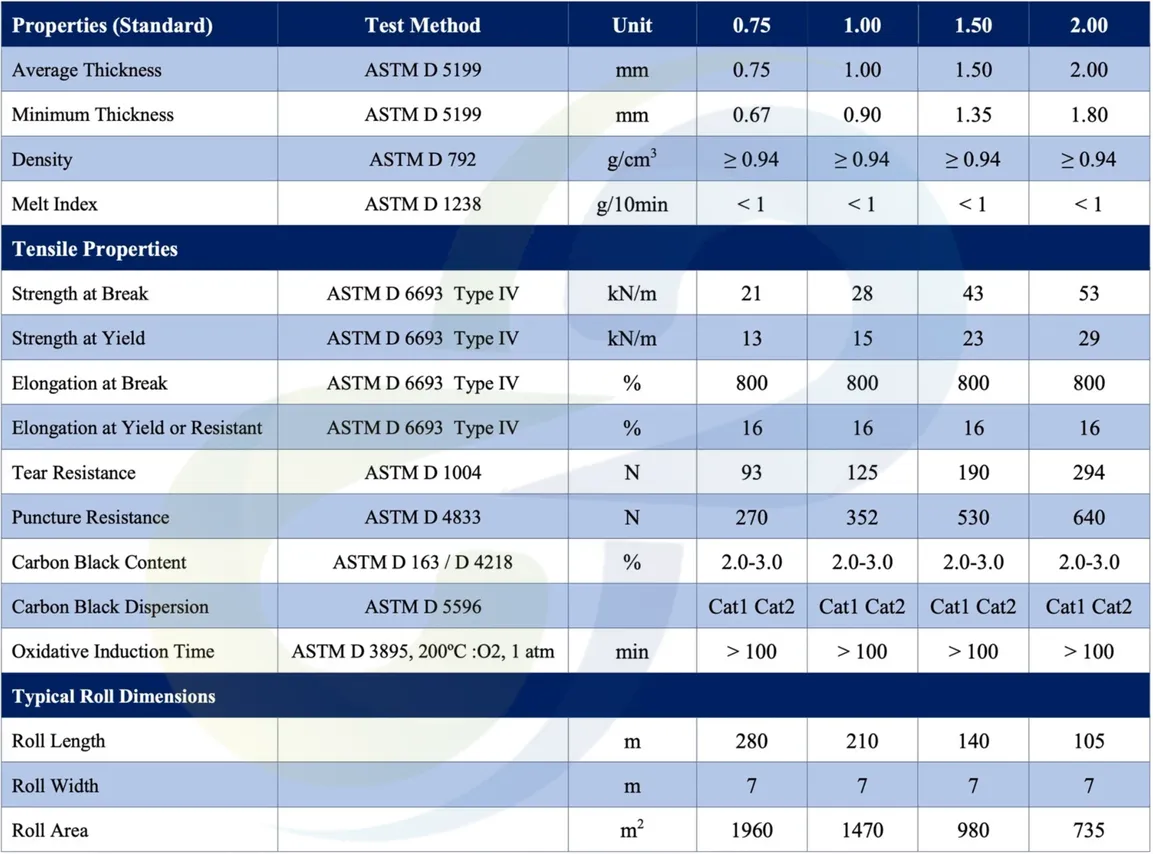

มีความแข็งแรงและมีความยืดหยุ่นสูง ทนต่อสภาพอากาศและสารเคมี มีอายุใช้งานและการเก็บรักษานาน ส่วนใหญ่ Geomembrane ใช้สําหรับการก่อสร้างถังขยะ อ่างเก็บน้ํา หรือโครงการขนาดใหญ่อื่นๆ เพื่อป้องกันไม่ให้น้ําซึมเข้าไปในดินหรือการปนเปื้อนของน้ําจากสารพิษ GEOMEMBRANE SERIES สอดคล้องกับค่าคุณสมบัติต่อไปนี้:
